ISO 11452-8 자기장 시뮬레이터

ISO 11452-8에 따른 자기장 내성(immunity) 시험

자기장 시뮬레이터는 자동차 장치가 저주파 방사 자기장에 대해 내성을 갖추었는지 시험할 수 있도록 설계되었으며, 다음 규격에 따라 테스트가 가능합니다.

• ISO 11452-8
• VW TL 81000
• Renault 36-00-808-N
• PSA B21 7110F
• FORD FMC1278
• JLR EMC CS 4.0

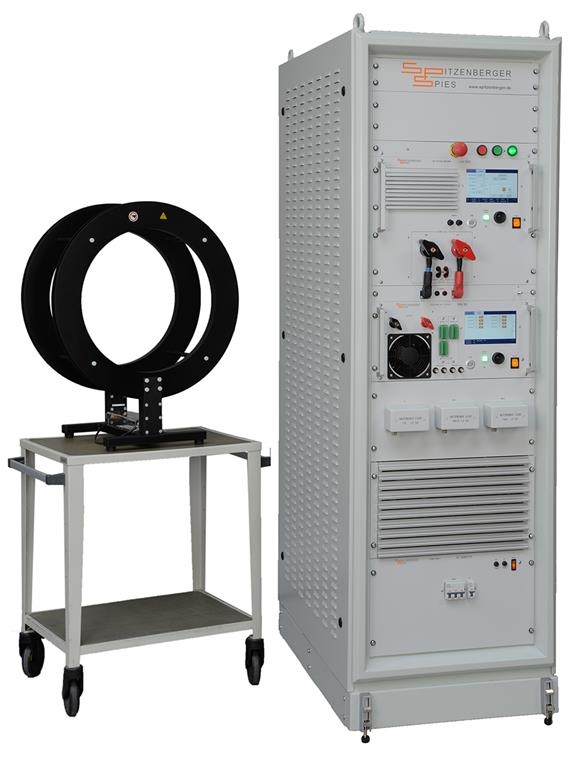

시스템 구성은 4사분면 선형 전력 증폭기(4-quadrant linear power amplifier)를 소스로 사용하며, 매칭 변압기(matching transformer unit), 전류 측정 장치(current measurement unit), 그리고 자기장을 발생시키는 자기장 코일(magnetic field coils)로 이루어져 있습니다.

SPS TestManager 플랫폼 기반의 소프트웨어 애플리케이션 ‘Magnetic field test’를 사용하면 자동화된 테스트 수행이 가능합니다.
